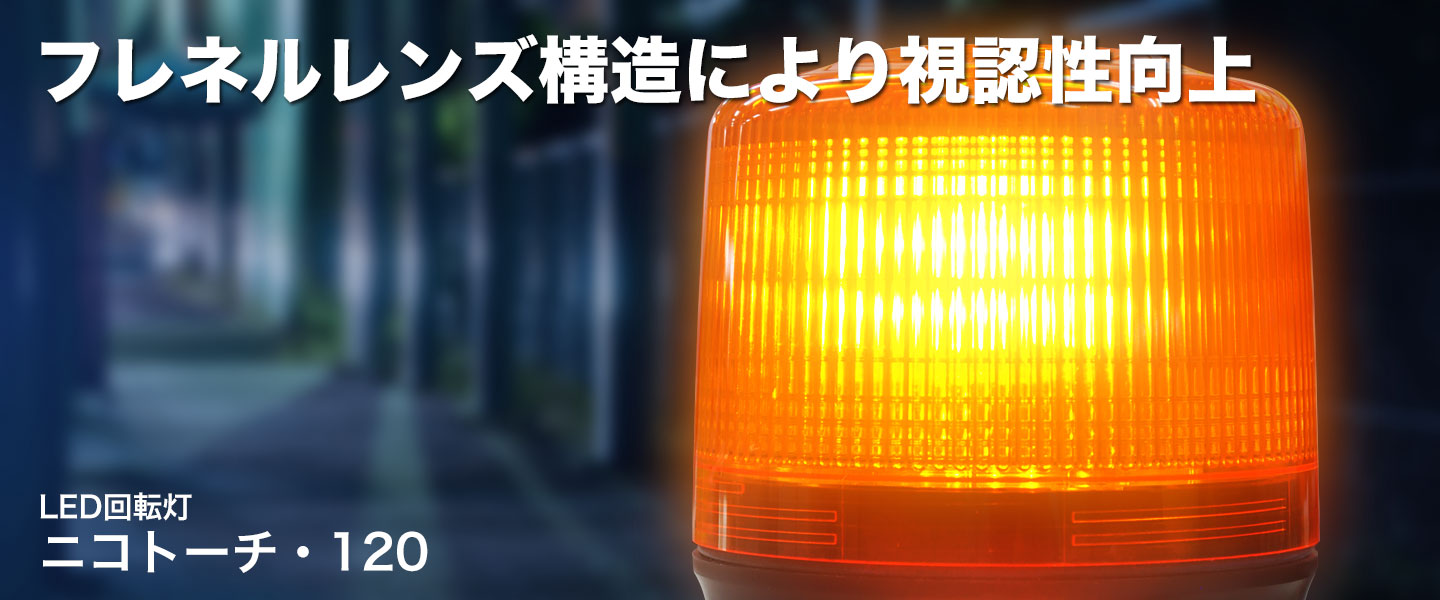

LED回転灯ニコトーチ・120 フレネルレンズ構造により視認性向上LED回転灯ニコトーチ・120 フレネルレンズ構造により視認性向上

LED回転灯ニコトーチ・120 [VL12R型]

ニコトーチ・120

グローブ内には発光面を広げるフレネルレンズ構造を採用

グローブの内側には発光面を広げるフレネルレンズ構造を採用しています。人感センサー式や電波式無線リモコンによる操作にも対応し、多様な機種と多種のオプションを取り揃えています。

  • 径φ120
  • 磁石固定
  • 一般LED
  • 屋外
  • ワイド電源
  • 人感センサー
  • 無線仕様
  • 回転動作
  • ブザー
  • 音量調節
  • RoHS
  • IP23 防雨形
  • 音圧レベル90dB
  • -20℃~60℃(-10℃・40℃・50℃・55℃)
  • -10℃~40℃
  • パテント
  • 保証期間2年

無線通信方式の案内と注文時の注意

同じ無線製品でも通信方式の違いでFSKとLoRaの2種類あります。

■FSKから順次LoRaに移行していきます
■FSKとLoRaは互換性がありません
■送信側と受信側の通信方式は同じ変調方式に合わせてください

詳細につきましては次のページをご覧ください。

特長

発光面を広げるフレネルレンズ構造

グローブの内側にフレネルレンズ構造を採用し発光面を縦方向に拡大、グローブカットで発光面を横方向に拡大し最大限に広げています。

発光面を広げるフレネルレンズ構造

ブザーは音量調節可能

ブザーの音圧レベルは最大90dB(at1m)で音量調節レバーで音量調節可能です。

人感センサー仕様(車両検知にも使用可能)

人感センサーの搭載されたタイプもあります。人感センサー部は分離脱着ができる構造なので設置場所の自由度があります。分離使用する場合はオプションの3P防水延長コードを使用します。人感センサー部をポールに固定する場合はオプションのポール固定金具Cセットを使用します。

人感センサー仕様

無線動作仕様にも対応可能(受注対応)

無線リモコンや無線送信器で動作するタイプも受注対応にて対応できます。

※無線リモコンの詳細は『こちらのページ』をご覧ください。

無線動作仕様にも対応可能(受注対応)

夜間音声停止センサー付き(受注対応品)

夜間音声停止センサー付き(受注対応品)

ブザー付き機種を使用する場合に光センサーで周辺の明るさを感知して夜間のみ音声を自動的に消音します。

動画

機種表

型式定格電圧制御入力点灯点滅回転ブザー消費電力使用温度質量赤黄 定価(税別)緑青 定価(税別)
VL12R-D24W□DC12~24V---●140回/分-1.4W-20℃~60℃0.53kg14,500円16,500円
VL12R-D24X□●70~90dB2.0W-20℃~60℃0.55kg17,500円19,500円
VL12R-D48N□DC48V---●140回/分-2.0W-20℃~60℃0.55kg13,800円15,800円
VL12R-D48B□●57~90dB3.5W-20℃~60℃0.58kg16,800円18,800円
VL12R-100N□AC100V---●140回/分-5.0W-20℃~60℃0.54kg15,000円17,000円
VL12R-100NP□--5.0W-20℃~60℃0.54kg15,000円17,000円
VL12R-200W□AC100~200V---●140回/分-1.8W-20℃~60℃0.56kg15,300円17,300円
VL12R-200X□●70~90dB2.5W-20℃~60℃0.58kg18,300円20,300円
VL12R-100NP□/UJAC100V人感--●140回/分-5.3W-10℃~40℃1.3kg28,000円-
VL12R-100BP□/UJ●57~90dB5.8W-10℃~40℃1.3kg31,300円-
  • 型式の□には色記号を入れます。赤:R、黄:Y、緑:G、青:B。VL12R-100NP□/UJ、VL12R-100BP□/UJは赤・黄のみ。
  • ブザーの音圧レベルは型式により異なります。ただしマウントラバー取付時は除きます。
  • VL12R-100NP□、VL12R-100NP□/UJ、VL12R-100BP□/UJは電源コードはプラグ付きになります。プラグの形状はロットにより変わる場合があります。
  • VL12R-100NP□/UJ、VL12R-100BP□/UJは人感センサーと壁面ブラケットが組み付けされています。
  • オプションのマウントラバー使用で保護特性はIP55になります。ただし、壁面ブラケットと併用した場合を除きます。
  • マグネット固定では3つのマグネットを使用します。オプションのマグネットシールは3枚必要になります。
  • 無線において従来型のFSK変調は順次LoRa変調に変更になります。互換性はありません。
マグネット固定
型式最後に/M追加
+1,500円
取付足をマグネットに変更。
夜間音声停止センサー付き
型式最後に/H追加
+5,800円
ブザー付き機種に壁面ブラケットと光センサーを組みつけ夜間音声停止するように変更。
FSK無線受信モジュール組込(人感センサー仕様除く)
型式最後に/RD追加
+19,500円
FSK無線受信で動作するように変更。
LoRa無線受信モジュール組込(人感センサー仕様除く)
型式最後に/LR追加
+19,500円
LoRa無線受信で動作するように変更。
